Планетарны эпісусцэптар TaC
| Месца паходжання: | Кітай |
| Фірмовае найменне: | Semixlab |
| Нумар мадэлі: | TPES0001 |
| атэстацыя: | ISO 9001 |
| Мінімальная колькасць замовы: | 1pc |
| цана: | Індывідуальныя |
| Упакоўка Падрабязнасці: | Стандартная экспартная скрынка |
| Тэрмін пастаўкі: | 30-45days |
| Умовы аплаты: | Павінна быць заключана |
| Магчымасць пастаўкі: | 200 штук у месяц |
Description

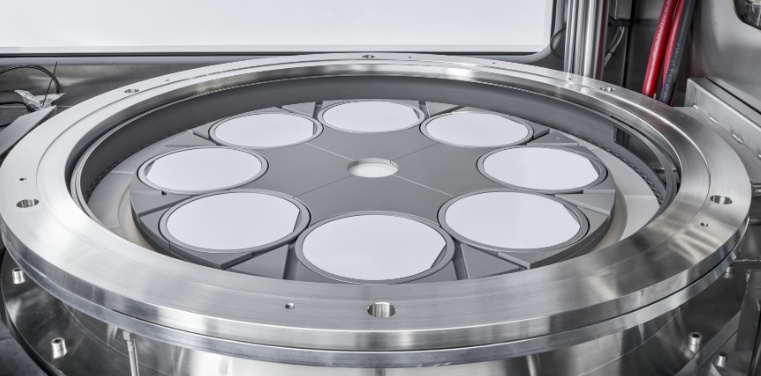

Планетарны дыск Aixtron з'яўляецца ключавым апорным кампанентам у абсталяванні для металаарганічнага хімічнага асаджэння з паравай фазы (MOCVD), якое ў асноўным выкарыстоўваецца ў працэсе вырошчвання эпітаксіяльных лістоў з карбіду крэмнію (SiC). Яго асноўная структура мае кампазітны дызайн з графітавага матэрыялу высокай чысціні + пакрыццё з карбіду танталу (TaC).
Хуткая дэталь:
1. Іншыя назвы: планетарны дыск Aixtron, планетарны токапрымач з пакрыццём TaC, токапрымач SiC Epi для рэактара Aixtron
2. Прымяненне: для высокапрадукцыйнага карбіду крэмнію (SiC), нітрыду галію (GaN) і іншых працэсаў эпітаксіі паўправаднікоў трэцяга пакалення.
3. Асноўныя параметры:
Структура застаецца стабільнай пры тэмпературы 2000 ℃, каб пазбегнуць забруджвання пакрыцця рэакцыйнай камеры ў выніку выпарэння.
Эфектыўная ўстойлівасць да эрозіі газаў-папярэднікаў, такіх як SiH₄ і HCl. Памяншае дэфекты паверхні на падкладцы.
Цеплаправоднасць кампазітнай структуры графіт +TaC блізкая да цеплаправоднасці пласціны SiC (SiC: 490 Вт/м·К), памяншаючы скажэнне рашоткі, выкліканае тэрмічным напружаннем.
Шурпатасць паверхні пакрыцця TaC складае < 1 мкм, што можа перашкаджаць адпадзенню мікрачасціц і забяспечваць якасць паверхні эпітаксійнага пласта (шчыльнасць дэфектаў < 0.5/см²).
агляд прадукцыі
Планетарны дыск Aixtron з'яўляецца ключавым апорным кампанентам у абсталяванні для металаарганічнага хімічнага асаджэння з паравай фазы (MOCVD), якое ў асноўным выкарыстоўваецца ў працэсе вырошчвання эпітаксіяльных лістоў з карбіду крэмнію (SiC). Яе асноўная структура мае кампазітны дызайн з графітавага матэрыялу высокай чысціні + пакрыццё з карбіду танталу (TaC):
Графітавая падкладка: забяспечвае выдатную цеплаправоднасць (~130 Вт/м·К) і высокую тэмпературную стабільнасць (тэмпература > 2000 ℃), каб забяспечыць раўнамернае размеркаванне цеплавога поля ў рэакцыйнай камеры.
Пакрыццё з карбіду тантала: паверхню графіту пакрываюць метадам хімічнага асаджэння з пароў (CVD) або спекання, звычайна таўшчынёй 30-100 мкм, каб утварыць шчыльны хімічны бар'ер.
Канструкцыя аптымізавана для высокатэмпературнага (1500-1700 ℃), моцна каразійнага (сілан, HCl і іншыя газы) асяроддзя эпітаксіяльнага росту SiC, значна паляпшаючы стабільнасць працэсу і выхад пласцін.
Параўнанне характарыстык карбіду танталу (TaC) і карбіду крэмнію (SiC).
| Матэрыял пакрыцця | Пакрыццё з карбіду тантала (TaC). | Пакрыццё з карбіду крэмнія (SiC). |
| кропка плаўлення | Тэмпература плаўлення 3880 ℃ (верхняя мяжа тэмпературы) | Тэмпература плаўлення 2700 ℃ (лёгка раскладаецца пры высокіх тэмпературах) |
| Каэфіцыент цеплавога пашырэння | Каэфіцыент цеплавога пашырэння 6.3×10⁻⁶/K (лепш супадае з графітам) | 4.5×10⁻⁶/K (лёгка ўзламаць з-за цеплавога неадпаведнасці) |
| Ўстойлівасць да карозіі пароў крэмнію | Выдатная ўстойлівасць да карозіі пароў крэмнію (нізкая рэакцыйная здольнасць TaC і Si) | бедны (пры высокіх тэмпературах SiC рэагуе з Si з адукацыяй газавай фазы Si₂C) |
| Рызыка забруджвання часціцамі | Вельмі нізкі рызыка забруджвання часціцамі (шчыльнае пакрыццё без пор) | Высокая (пакрыццё схільнае да мясцовага лушчэння) |
| Тэрмін | Тэрмін службы > 5000 гадзін (падоўжаны цыкл абслугоўвання больш чым на 50%) | Аб 2000-3000 гадзін |
Вытворчая сумяшчальнасць
Адаптаваны да платформы Aixtron G5 WW C і Prophet, ён можа перавозіць 6/8-цалевыя пласціны з ёмістасцю > 30 пласцін/партыю.
Тэхнічнае значэнне і прамысловае значэнне
Планетарны токоприемник з пакрыццём з графіту і карбіду тантала вырашае праблему вузкага месца традыцыйнага пакрыцця SiC у працяглым высокатэмпературным працэсе:
Аптымізацыя выдаткаў: падоўжыць цыкл замены расходных матэрыялаў і знізіць эпітаксійны кошт адной дэталі больш чым на 20%;
Павышэнне ўраджайнасці: паменшыць забруджванне часціцамі і эфект цеплавых плям, а таксама павялічыць выхад эпітаксіяльнага ліста да 95%;
Пашырэнне акна працэсу: падтрымлівае больш высокія хуткасці росту (> 50 мкм/г) і больш тоўстыя эпітаксіяльныя пласты.
Паколькі глабальная ёмістасць SiC павышаецца да 8 цаляў, гэтая тэхналогія стане найважнейшым шляхам да выхаду з вузкага месца эпітаксіяльнай паслядоўнасці.
спецыфікацыі
| Фізічныя ўласцівасці пакрыцця TaC | |
| Шчыльнасць | 14.3 (г/см³) |
| Удзельная выпраменьвальная здольнасць | 0.3 |
| Каэфіцыент цеплавога пашырэння | 6.3 10-6/K |
| Цвёрдасць (HK) | 2000 HK |
| Супраціў | 1×10-5 Ом*см |
| Цеплавая стабільнасць | <2500 ℃ |
| Змены памеру графіту | -10~-20 мкм |
| таўшчыня пакрыцця | Тыповае значэнне ≥20um (35um±10um) |
| Цеплаправоднасць | 9-22 (Вт/м·К) |
| Фізічныя ўласцівасці ізастатычнага графіту | ||
| Уласнасць | блок | тыповая значэнне |
| Аб'ёмная шчыльнасць | г / см³ | 1.83 |
| Цвёрдасць | HSD | 58 |
| электрычны супраціў | мкОм.м | 10 |
| Сіла згінання | Мпа | 47 |
| Трываласць на сціск | Мпа | 103 |
| Трываласць на разрыў | Мпа | 31 |
| Модуль Юнга | ГПа | 11.8 |
| Цеплавое пашырэнне (КТР) | 10-6K-1 | 4.6 |
| Цеплаправоднасць | W·m-1·K-1 | 130 |
| Сярэдні памер збожжа | мкм | 8-10 |
прыкладанняў
Эпітаксія карбіду крэмнія
Ён падыходзіць для гамагеннага эпітаксіяльнага росту 4H-SiC, які выкарыстоўваецца для вытворчасці высакавольтных MOSFET і IGBT прылад вышэй за 1200 В.
Попыт на новыя энергетычныя транспартныя сродкі, фотаэлектрычныя інвертары, чыгуначны транзіт і іншыя сферы вырас.
Распрацоўка паўправаднікоў трэцяга пакалення
Падтрымлівае працэс гетероэпитаксии GaN-на-SiC для радыёчастотных прылад 5G і чыпаў сувязі міліметровых хваль.
канкурэнтныя перавагі
Рэзюмэ асноўных пераваг:
Пакрыццё TaC пераўзыходзіць традыцыйнае пакрыццё SiC з пункту гледжання ўстойлівасці да карозіі пры высокай тэмпературы, тэрмічнага ўзгаднення і працяглага тэрміну службы, асабліва падыходзіць для асяроддзя ўзбагачэння пароў крэмнію пры эпітаксіяльным росце SiC.
Ўстойлівасць да моцнай спякоты:
Структура застаецца стабільнай пры тэмпературы 2000 ℃, каб пазбегнуць забруджвання пакрыцця рэакцыйнай камеры ў выніку выпарэння.
Хімічная ўстойлівасць:
Эфектыўная ўстойлівасць да эрозіі газаў-папярэднікаў, такіх як SiH₄ і HCl. Памяншае дэфекты паверхні на падкладцы.
Аднастайнасць цеплавога поля:
Цеплаправоднасць кампазітнай структуры графіт +TaC блізкая да цеплаправоднасці пласціны SiC (SiC: 490 Вт/м·К), памяншаючы скажэнне рашоткі, выкліканае тэрмічным напружаннем.
Нізкі ўзровень забруджвання:
Шурпатасць паверхні пакрыцця TaC складае < 1 мкм, што можа перашкаджаць адпадзенню мікрачасціц і забяспечваць якасць паверхні эпітаксійнага пласта (шчыльнасць дэфектаў < 0.5/см²).
